Línia automàtica de recobriment en pols d'immersió de llit fluiditzat per a prestatgeries de reixes de nevera
Consideració de disseny
- Mida màxima de la peça: 1005 × 577 × 40 mm
- Mida normal de la peça: 300×500×10 mm
- Font de calefacció: Electricitat
- Àrea d'empremta de l'equip: 25 metres × 9 metres, alt 3.5 metres
- Tipus d'equip: Tipus automàtic
Producció Output:
- 1005 × 577 × 40 mm: 200 unitats/hora
- 300×500×10mm: 500 unitats/hora

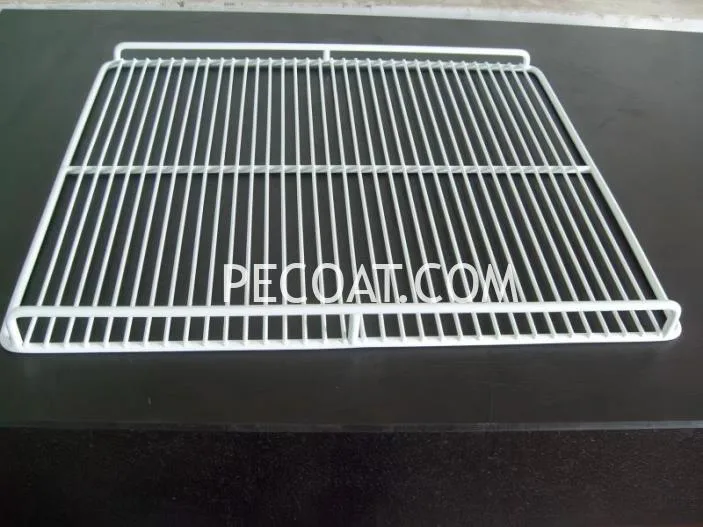

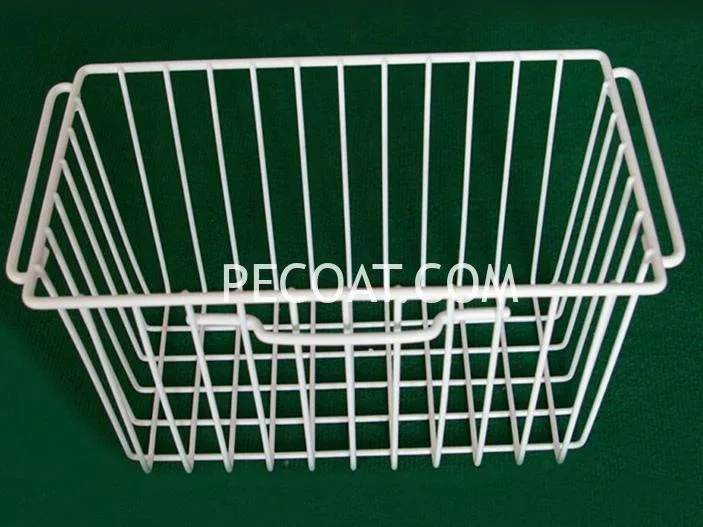

Peces a revestir
Especificacions d'equips
- Mida màxima de la peça: 1500 × 600 × 10 mm,
- Mida normal de la peça: 300x500x10mm
- Output capacitat: 320 pcs/hora
- Mida de la safata penjant: 1600 mm × 600 mm
- Mida del forn de preescalfament: 13 m * 1 m * 1.2 m
- Mida del forn de post-escalfament: 10 m * 1 m * 1.2 m
- Temperatura màxima del forn de preescalfament: 400 ℃
- Temperatura màxima del forn de post-escalfament: 400 ℃
- Voltatge: 380V 50HZ
- Pressió d'aire comprimit: 0.6Mpa
- Àrea d'empremta de tot l'equip: 46 m * 8 m, 3.5 m d'alçada
- Nombre de persones operatives: total 7
Disseny i Dibuixos
Procediment d’operació
- Comproveu i assegureu-vos que totes les peces estiguin a punt per funcionar: la temperatura dels dos forns ha pujat al valor especificat; el dipòsit de pols està ple de pols i en estat d'ebullició.
- A la zona de càrrega, els treballadors comencen a penjar la peça a la safata penjant.
- Enceneu la línia, la via del tren de bucle envia la peça de treball al forn de preescalfament.
- Els treballadors continuen pujant la peça de treball
- Després del preescalfament, entra la peça de treball llit fluiditzat sistema a immersió en pols
- Després de submergir la pols, el llit fluiditzat baixa, mentre que s'agitar la pols addicional
- La via del tren circular continua
- La peça de treball entra al forn de post-escalfament per a la curació i l'anivellament.
- Els treballadors descarreguen la peça després de sortir del forn de post-escalfament
- Inici del següent bucle
